Способы крепления АКП кассет

Применение алюмокомпозитных панелей в качестве облицовочного материала в технологии вентилируемых фасадов регламентировано и ограничено требованиями пожарной безопасности.

В отличии от крупноформатных фиброцементных плит, закрепляемых листовым способом, алюмокомпозитная панель требует дополнительной обработки (фрезеровки) и сборки в коробчатую форму — кассету, с последующим креплением кассет на фасадную подсистему.

Три способа крепления АКП кассет

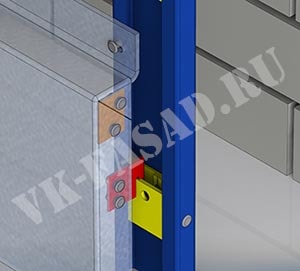

1. Крепление на подвижную алюминиевую салазку закрепляемую внутри вертикальной направляющей (С-образный профиль). В боковую полку алюмокомпозитной кассеты крепится алюминиевая икля (зацеп). Подвижное крепление и временная фиксация салазки, размещаемой внутри вертикального профиля обеспечивается установочным винтом.

Икля, закрепленная в боковой полке алюмокомпозитной кассеты, навешивается на салазку и обеспечивает надёжное крепление кассеты на отрыв.

После окончательной установки и выравнивания кассеты салазка фиксируется заклепочным соединением направляющей.

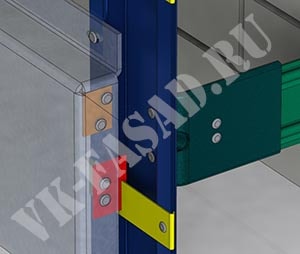

2. Крепление на подвижную стальную салазку, закрепляемую на вертикальной направляющей (Ω-образный профиль)

В данном виде крепление кассеты происходит на комплект элементов из коррозионностойкой стали (икли и салазки).

Подвижность салазки обеспечивается специальной формой детали без дополнительных фиксирующих элементов, с последующей фиксацией на заклёпки.

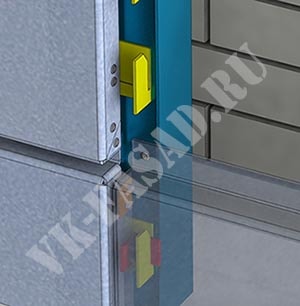

3. Крепление салазки накладным способом. Крепление салазки накладным способом чаще всего практикуется при использовании направляющих L-образного сечения. Данный вид крепление обеспечивает возможность горизонтального смещения по плоскости вертикальной направляющей. Монтаж кассеты производится посредством установки икли (L-образной формы) в специальные пазу накладной салазки.

Также допускается фрезеровка проушин в боковым бортах кассет из АКП и навешивание на салазки непосредственно данным выпилов. Данный способ крепления ведёт к повышенному расходу АКП вследствие увеличения боковым сторон кассеты.

Обязательным креплением для всех видов установки алюмокомпозитных кассет является крепление заклёпочным соединением верхней отбортовки кассеты к направляющим фасадной подсистемы.
